T1000V-纺织专用变频器
时间：2014/9/25 点击量：1219
|
为防止机械提供适宜的驱动，可驱动同步电机和感应电机，标配摆频功能，完备的瞬时停电对策实现优控制，为您提供各种专业解决方案。 |
| 容量范围 |
|
200V级（三相电源用）0.1~18.5kW 200V级（单相电源用）0.1~3.0kW 400V级（三相电源用）0.2~18.5kW |
| 应用 |
| 纺织机械 |
| 特点1 优化控制 | |

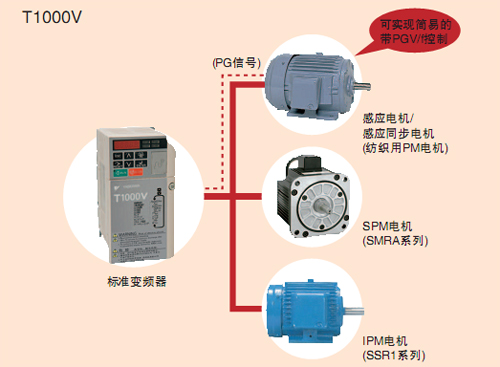

| ● 可驱动同步电机和感应电机 | |
| ■ 1台多用 | |
|
T1000V变频器可适应各类电机，除了感应电机，还可驱动以往一直使用专用变频器的同步电机 （IPM电机、SPM电机）。因此，该变频器通用性强，实现了变频器备件的通用化。 |
|
| （注）有关各电机的精度，请参见规格表 | |
|
|
| ● 标配摆频功能 | |

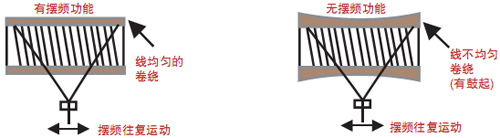

| ■ 使用优良的摆频功能，线能均匀整齐的收卷 | |

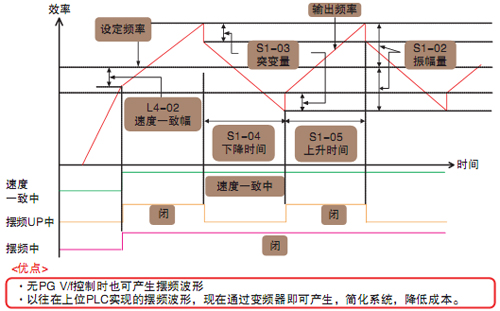

| <何为摆频功能> | |
| 变频器的输出频率相对于频率指令，呈周期性小幅变化的功能。这个变化量称之为摆频波形。 | |
|
|
| • 可以对摆频速度叠加的摆频波形进行微调 | |
| • 可从外部接点切换摆频波形的ON/OFF | |
| • 波形的状态（上升中/下降中）可以输出到外围控制器 | |
|
|
| ● 完备的瞬时停电对策 | |
| ■ 利用机械惯性（运动）能量的KEB功能，即使瞬时停电，电机也不会空转，可以继续运行 | |
|

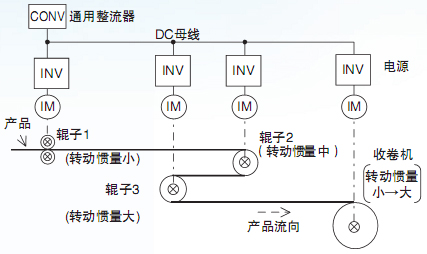

• KEB系统 （示意图） |
|
| ■ KEB的用途 | |

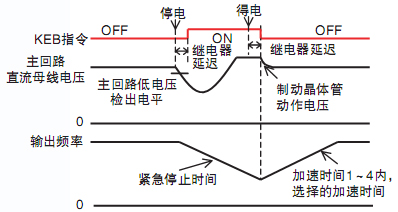

| • 直流母线电压控制型（标准型）：与以往的KEB功能替换用 | |
|
|

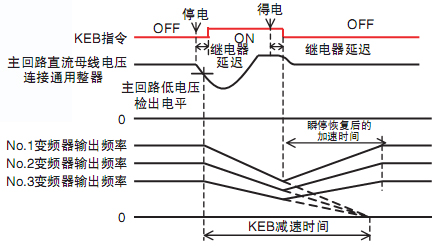

| • 同步加减速型：KEB动作时线速度比恒定时使用 | |
|
|

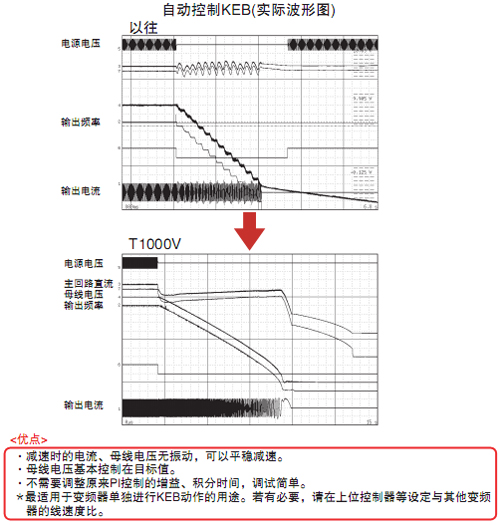

| ■ 使用新开发的『自动控制KEB』功能，不需要繁琐的参数设定 | |
|
若使用新开发的『自动控制KEB』功能，变频器可以根据电容容量、负载量、负载惯量等，事先预测所需的 减速时间，进行控制。不需要繁琐的参数设定，能够平稳地减速。 |
|
|
|
| 特点2 高可靠性 |
| ● 考虑到环境的长寿命设计，保养简单 |
| ■ 耐环境的强化产品 |
| 标配有耐湿、耐尘的强化产品，并配有无散热片型。 |
|
■ 放心！长寿命设计 |
| 风扇、电容器寿命为10年（设计寿命）。维护时期可通过监控器查看。 |
| （注）为环境温度40°C，负载率80%，24小时连续运行时的数值。此数值随使用条件而异。 |
| ■ 符合欧洲RoHS指令 |
| 标准产品符合欧洲特定有害物质使用限制（RoHS）指令。 |
| ■ 丰富的监视功能 |
| 除输出频率、输出电流外，对累计耗电量、输入输出端子状态等的运行状态也能进行监视，功能更强。 |
| 并且，能对故障发生是的状态进行监视及最多可保存10次故障履历，有助于维护。 |
| ■ 校验功能 |
|
在校验模式下可以对已变更出场设定的参数进行统一确认。也可显示通过自学习和根据用途选择自动变更的 参数。变更参数的确认既简单又可靠。 |
| ● 缩短停机时间 |
|
• 采用世界首创的带参数备份功能的可拆卸式端子排，即使变频器发生故障，也无需拆装控制接线和 设定参数！ |
| • 确保能在短时间内更换变频器。 |
|
| 特点3 高性价比 | |

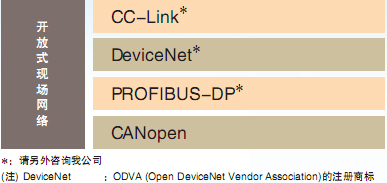

| ● 各种现场网络 | |
|
• 标准配置了RS-422/485通信功能（MEMOBUS/Modbus协议），再通过安装通信选配卡，可对应主要 的开放式现场网络 |
|
| • 另外备有可仅切断电路电源的24V控制电源装置（选购件）。即使在停电时也可由上位PLC进行信息监视 | |
|
|

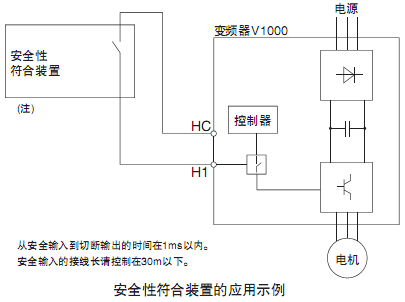

| ● 符合安全标准 |
|
|
• 该级别的变频器上首次标准配置了符合EN954-1 Cat.3及IEC/EN6150SIL2的安全输入功能。并可减 少外围设备，因此适合机械安全标准也很简单 |
|
|
|
| ● 通过带USB的拷贝装置可轻松地对多台变频器进行设定 | |
|
• 利用带USB的拷贝装置（选购件）可简单地将变频器的参数设定内容复制到 其他变频器上 |
|
| • 由于带有USB转换器，可以连接到计算机的USB端口 | |

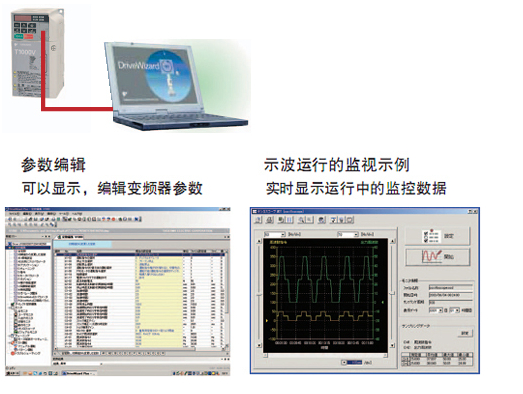

| ● 借助计算机，使调整、维护作业更简便 | |
| • 如果使用变频器工程技术工具DriveWizard，就可由计算机对多台变频器的参数设定值进行一元化管理 | |
| • 此外，还配备额模式运行和示波功能，是变频器的调整、维护作业更加容易 | |
|
|
T1000V 产品规格
● 200V级（三相/单相）
| 型号 | 三相：型号 CIMR-TB2V | 0001 | 0002 | 0004 | 0006 | 0008 | 0010 | ||
| 单相：型号 CIMR-TBBV | 0001 | 0002 | 0003 | 0006 | - | 0010 | |||
| 最大适用电机容量(kW) | 轻载额定 | 0.2 | 0.4 | 0.75 | 1.1 | 1.5 | 2.2 | ||
| 重载额定 |
0.1 |
0.2 |
0.4 |
0.75 |
1.1 |
1.5 |
|||
| 输入 | 额定输入电流(A) | 三相 | 轻载额定 | 1.1 | 1.9 | 3.9 | 7.3 | 8.8 | 10.8 |
| 重载额定 | 0.7 | 1.5 | 2.9 | 5.8 | 7.0 | 7.5 | |||
| 单相 | 轻载额定 | 2.0 | 3.6 | 7.3 | 13.8 | - | 20.2 | ||
| 重载额定 | 1.4 | 2.8 | 5.5 | 11.0 | - | 14.1 | |||
| 输出 | 额定输出容量(kVA) | 轻载额定 |
0.5 |
0.7 |
1.3 |
2.3 |
3.0 |
3.7 |
|
| 重载额定 | 0.3 | 0.6 | 1.1 | 1.9 | 2.6 | 3.0 | |||
| 额定输出电流(A) | 轻载额定 | 1.2 | 1.9 |
3.5 (3.3) |
6.0 | 8.0 | 9.6 | ||
| 重载额定 |
0.8 |
1.6 |
3.0 |
5.0 |
6.9 |
8.0 |
|||
| 过载耐量 |
轻载额定：额定输出电流的120% 60秒 重载额定：额定输出电流的150% 60秒 （用于往复性负载的用途时，需要降低额定值） |
||||||||
| 载波频率 | 2kHz（2~15kHz：可根据参数变更） | ||||||||
| 最大输出电压(V) |
三相电源用：三相200~240V（对应输入电压） |
||||||||
| 最高输出频率(Hz) |
400Hz（可根据参数变更） |
||||||||
|
电源 |
额定电压·额定频率 |
三相电源用：三相200~240V 50/60Hz |
|||||||
| 允许电压波动 |
-15%~10% |
||||||||
| 允许频率波动 |
±5% |
||||||||
| 电源设备容量(kVA) | 三相 | ND额定 | 0.5 | 0.9 | 1.8 | 3.3 | 4.0 | 4.9 | |
| HD额定 | 0.3 | 0.7 | 1.3 | 2.7 | 3.2 | 3.4 | |||
| 单相 | ND额定 | 0.5 | 1.0 | 1.9 | 3.6 | - | 5.3 | ||
| HD额定 | 0.4 | 0.7 | 1.5 | 2.9 | - | 3.7 | |||
| （）内为单相的数值 |
| 型号 | 三相：型号 CIMR-TB2V | 0012 | 0018 | 0020 | 0030 | 0040 | 0056 | 0069 | ||
| 单相：型号 CIMR-TBBV | 0012 | - | - | - | - | - | - | |||
|
最大适用电机容量 (kW) |
轻载额定 | 3.0 | 3.7 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | ||
| 重载额定 |
2.2 |
3.0 |
3.7 |
5.5 |
7.5 |
11.0 |
15.0 | |||
| 输入 |
额定输入电流 (A) |
三相 | 轻载额定 | 13.9 | 18.5 | 24.0 | 37.0 | 52.0 | 68.0 | 80.0 |
| 重载额定 | 11.0 | 15.6 | 18.9 | 24.0 | 37.0 | 52.0 | 68.0 | |||
| 单相 | 轻载额定 | 24.0 | - | - | - | - | - | - | ||
| 重载额定 | 20.6 | - | 35.0 | - | - | - | - | |||
| 输出 |
额定输出容量 (kVA) |
轻载额定 |
4.6 |
6.7 |
7.5 |
11.4 |
15.2 |
21.3 |
26.3 | |
| 重载额定 | 4.2 | 5.3 | 6.7 | 9.5 | 12.6 | 17.9 | 22.9 | |||
| 额定输出电流(A) | 轻载额定 | 12 | 17.5 | 19.6 | 30.0 | 40.0 | 56.0 | 69.0 | ||
| 重载额定 |
11.0 |
14.0 |
17.5 |
25.0 , |
33.0 |
47.0 |
60.0 | |||
| 过载耐量 |
轻载额定：额定输出电流的120% 60秒 重载额定：额定输出电流的150% 60秒 （用于往复性负载的用途时，需要降低额定值） |
|||||||||
| 载波频率 | 2kHz（2~15kHz：可根据参数变更） | |||||||||
| 最大输出电压(V) |
三相电源用：三相200~240V（对应输入电压） |
|||||||||
| 最高输出频率(Hz) |
400Hz（可根据参数变更） |
|||||||||
|
电源 |
额定电压·额定频率 |
三相电源用：三相200~240V 50/60Hz |
||||||||
| 允许电压波动 |
-15%~10% |
|||||||||
| 允许频率波动 |
±5% |
|||||||||
|
电源设备容量 (kVA) |
三相 | ND额定 | 6.4 | 8.5 | 11.0 | 17.0 | 24.0 | 31.0 | 37.0 | |
| HD额定 | 5.0 | 7.1 | 8.6 | 11.0 | 17.0 | 24.0 | 31.0 | |||
| 单相 | ND额定 | 6.3 | - | - | - | - | - | - | ||
| HD额定 | 5.4 | - | 9.2 | - | - | - | - | |||
| 单相电源输入的变频器输出侧为三相输出，故不能用于单相电机。 | ||
| 最大适用电机容量为本公司制造的220V，60Hz 4级标准电机的容量。更严密的选择方法是选择机型时，应使变频器额定输出电流大于电机额定电流。 | ||
| 额定输入电流值不仅受到电源变压器、输入侧电抗器、接线状况的影响，而且还随电源侧的阻抗而波动。 | ||
| 额定输出容量在额定输出电压为220V的条件下计算得出。 | ||
| 载波频率为2kHz时的数值。提高载波频率时，需要降低电流。 | ||
| 载波频率为10kHz时的数值。提高载波频率时，需要降低电流。 | ||
| 载波频率为8kHz时的数值。提高载波频率时，需要降低电流。 | ||
| （注） | 在重载额定（HD）与轻载额定（ND）中，额定输入电流、额定输出电流、过载耐量、载波频率、电流限制的数值各不相同。 | |
|
如果将C6-01设定为“0”，则选择重载额定（HD）。 如果设定为“1”，则选择轻载额定（ND）。 出场设定为轻载额定（C6-01=1）。 |
||
● 400V级（三相）
| 型号 CIMR-TB4V | 0001 | 0002 | 0004 | 0005 | 0007 | ||
| 最大适用电机容量(kW) | 轻载额定 | 0.4 | 0.75 | 1.5 | 2.2 | 3.0 | |
| 重载额定 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
||
| 输入 | 额定输入电流(A) | 轻载额定 | 1.2 | 2.1 | 4.3 | 5.9 | 8.1 |
| 重载额定 | 1.2 | 1.8 | 3.2 | 4.4 | 6.0 | ||
| 输出 | 额定输出容量(kVA) | 轻载额定 |
0.9 |
1.6 |
3.1 |
4.1 |
5.3 |
| 重载额定 | 0.9 | 1.4 | 2.6<, /TD> | 3.7 | 4.2 | ||
| 额定输出电流(A) | 轻载额定 | 1.2 | 2.1 | 4.1 | 5.4 | 6.9 | |
| 重载额定 |
1.2 |
1.8 |
3.4 |
4.8 |
5.5 |
||
| 过载耐量 |
轻载额定：额定输出电流的120% 60秒 重载额定：额定输出电流的150% 60秒 （用于往复性负载的用途时，需要降低额定值） |
||||||
| 载波频率 | 2kHz（2~15kHz：可根据参数变更） | ||||||
| 最大输出电压(V) |
三相380~440V（对应输入电压） |
||||||
| 最高输出频率(Hz) |
400Hz（可根据参数变更） |
||||||
|
电源 |
额定电压·额定频率 |
三相380~480V 50/60Hz |
|||||
| 允许电压波动 |
-15%~10% |
||||||
| 允许频率波动 |
±5% |
||||||
| 电源设备容量(kVA) | ND额定 | 1.1 | 1.9 | 3.9 | 5.4 | 7.4 | |
| HD额定 | 1.1 | 1.6 | 2.9 | 4.0 | 5.5 | ||
| 型号 CIMR-TB4V | 0009 | 0011 | 0018 | 0023 | 0031 | 0038 | ||
| 最大适用电机容量(kW) | 轻载额定 | 3.7 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | |
| 重载额定 |
3.0 |
3.7 |
5.5 |
7.5 |
11.0 |
15.0 |
||
| 输入 | 额定输入电流(A) | 轻载额定 | 9.4 | 14.0 | 20.0 | 24.0 | 38.0 | 44.0 |
| 重载额定 | 8.2 | 10.4 | 15.0 | 20.0 | 29.0 | 39.0 | ||
| 输出 | 额定输出容量(kVA) | 轻载额定 |
6.7 |
8.5 |
13.3 |
17.5 |
23.6 |
29.0 |
| 重载额定 | 5.5 | 7.0 | 11.3 | 13.7 | 18.3 | 23.6 | ||
| 额定输出电流(A) | 轻载额定 | 8.8 | 11.1 | 17.5 | 23.0 | 31.0 | 38.0 | |
| 重载额定 |
7.2 |
9.2 |
14.8 |
18.0 |
24.0 |
31.0 |
||
| 过载耐量 |
轻载额定：额定输出电流的120% 60秒 重载额定：额定输出电流的150% 60秒 （用于往复性负载的用途时，需要降低额定值） |
|||||||
| 载波频率 | 2kHz（2~15kHz：可根据参数变更） | |||||||
| 最大输出电压(V) |
三相380~440V（对应输入电压） |
|||||||
| 最高输出频率(Hz) |
400Hz（可根据参数变更） |
|||||||
|
电源 |
额定电压·额定频率 |
三相380~480V 50/60Hz |
||||||
| 允许电压波动 |
-15%~10% |
|||||||
| 允许频率波动 |
±5% |
|||||||
| 电源设备容量(kVA) | ND额定 | 8.6 | 13.0 | 18.0 | 22.0 | 35.0 | 40.0 | |
| HD额定 | 7.5 | 9.5 | 14.0 | 18.0 | 27.0 | 36.0 | ||
| 适用电机容量为本公司制造的220V，60Hz 4级标准电机的容量。更严密的选择方法是选择机型时，应使变频器额定输出电流大于电机额定电流。 | ||
| 额定输入电流值不仅受到电源变压器、输入侧电抗器、接线状况的影响，而且还随电源侧的阻抗而波动。 | ||
| 额定输出容量在额定输出电压为440V的条件下计算得出。 | ||
| 载波频率为2kHz时的数值。提高载波频率时，需要降低电流。 | ||
| 载波频率为8kHz时的数值。提高载波频率时，需要降低电流。 | ||
| （注） | 在重载额定（HD）与轻载额定（ND）中，额定输入电流、额定输出电流、过载耐量、载波频率、电流限制的数值各不相同。 | |
|
如果将C6-01设定为“0”，则选择重载额定（HD）。 如果设定为“1”，则选择轻载额定（ND）。 出场设定为轻载额定（C6-01=1）。 |
||
